盒子建筑的建構(完)

2013年9月10日

3.2 一種盒子的設計可能性

由集裝箱房屋得到的啟發，決定采用一種尺寸的“盒子”。經過相應的結構計算和分析比較后，嘗試采用一種類型的鋼筋混凝土盒子建筑來適應不同的變化(圖 14)。考慮潛在的一套住宅的尺寸(37.5m2)，將兩個并列盒子作為一個基本單元。結構上我們更注重單元的豎向組合，在這里，制約盒子的組合方式的是盒子本身的重量(15噸左右)以及重量帶來的結構上的問題，因此得到三種基本組合方式(圖 15)：重疊、滑動和交疊。在后兩種組合中，由于上部盒子的錯位，根據簡單的計算，得知下部盒子的內部必須添加支撐柱才能將上部的荷載傳遞下來。

固定尺寸鋼筋混凝土類型的盒子

圖 14 固定尺寸鋼筋混凝土類型的盒子

盒子的三種基本組合方式

圖 15 盒子的三種基本組合方式

3.3 構成

設計的過程其實就是盒子功能化的過程，同樣的鋼筋混凝土盒子，功能組合不同，可以在形式上產生許多變化。如果加入樓梯、走道、屋頂?shù)裙δ茉?附加構件)，即使是同一種盒子組合形式，由于附加結構對附加構件的支撐不同，與盒子的位置不同，也會有不同的變化(圖 16)。

盒子建筑設計形式上的多樣性

圖 16 盒子建筑設計形式上的多樣性

3.4 結構

為了避免在結構和材料上的浪費，在一開始的結構計算時，就是以盒子為自承重這一條件為前提的。因此在這里我們采用獨立的結構系統支撐交通部分和屋項。我們?cè)O(shè)想建造時房子也是由著居住者的不斷增加而不斷生長，在不同階段，建筑也呈現不同的形態(圖 17)。

盒子建筑不同階段的不同形態

圖 17 盒子建筑不同階段的不同形態

3.5 圍合與附加空間

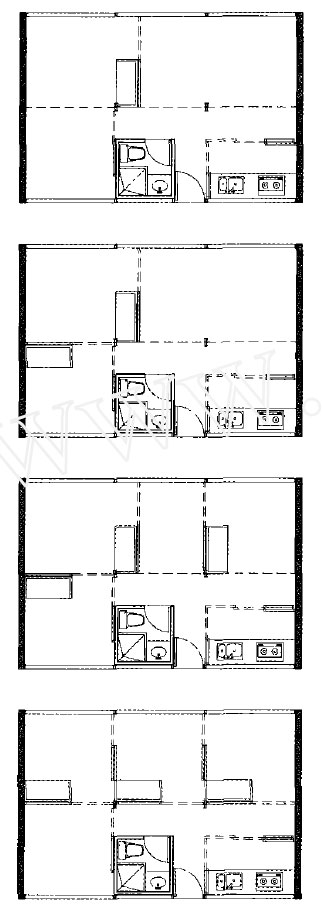

所有的圍護結構與附加空間均可以在預制廠與盒子同期制作，也同樣的利用盒子的模數制，制成不同形式(圖 18)。在滿足聲、光、熱等要求的前提下，盡量采用輕質、低價的材料。連接的構造節點也采用預埋構件互相連接的方法，便于構件的拆裝。即使是同一個單元，在使用時甚至可以根據使用者對房間功能的重新定義而做出相應的替換(圖 19)。

盒子建筑圍護結構與附加空間的不同形式
